Place of Origin: | CHINA |
ब्रांड नाम: | FSM MACHINERY |
प्रमाणन: | ISO |
Minimum Order Quantity: | One Set |
---|---|
मूल्य: | As per client requirements |
Packaging Details: | Plastic film or wooden case |
Delivery Time: | 30-60 Working days |
Payment Terms: | T/T or L/c |
Supply Ability: | 10 sets per month |
Material: | Color steel | Thickness: | 0.5-0.8mm |
---|---|---|---|
Coil width: | 1000-1250mm | PU thickness: | 50-150mm |
Type: | Layer Press,Discontinous | PU foaming: | High press |
हाई लाइट: | पु सैंडविच पैनल मशीन,Polyurethane सैंडविच पैनल विनिर्माण लाइन |

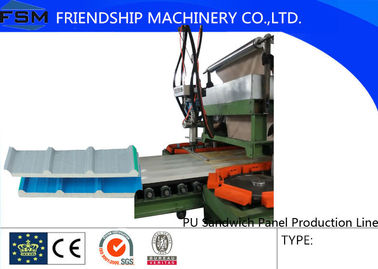

ऊपर 35kw पु सैंडविच पैनल enquipment
पूर्ण आवृत्ति पीएलसी नियंत्रण प्रणाली के साथ
मशीन की शुरूआत
मशीन के बुनियादी तकनीकी मानकों
मद | विवरण |
उत्पादन सामग्री (मिमी) | (0.25-1.0) × एल, उपज strength≤G300 रंग का इस्पात |
उत्पादन की गति | 4-8 मीटर / मिनट |
उत्पादन प्रकार | पीएलसी नियंत्रित करने के साथ पूरी तरह से निरंतर उत्पादन |
पु फोम मोटाई | 25-100mm |
समग्र संरचना | स्थिति पर नजर रखने वाली डबल रबर द्वारा तय |
झाग प्रणाली | पूरी तरह से स्वचालित रूप से निरंतर झाग, झाग की मात्रा stepless समायोज्य हो सकता है |
उत्पादन की शक्ति | ≥ 22KW |
कुल बिजली | ≥ 35 किलोवाट |
काट रहा है | वायवीय पिस्टन ड्राइविंग, फिसलने तालिका के माध्यम से काटने के गैर रोक |
इलेक्ट्रॉनिक नियंत्रण प्रणाली | पूर्ण आवृत्ति पीएलसी नियंत्रण प्रणाली |
विनिर्देश विस्तार
मद | विवरण |
संयुक्त राष्ट्र के coiler के दो सेट | यह स्वत: और हाइड्रोलिक है, इस्पात का तार जो अधिक से अधिक 1300 मिमी के व्यापक है, कोई और अधिक से अधिक 8 टन के वजनदार और इस्पात coiler के भीतरी व्यास 500 मिमी के बारे में है खुलना करने के लिए इस्तेमाल किया जा सकता है। |
रोल बनाने की मशीन के तीन सेट | 1. समारोह: रोल पु पैनल की प्रोफाइल के लिए गठन 2. वेल्डिंग एच बीम, मोटर चालक, sprocket श्रृंखला ड्राइविंग का प्रयोग करें 3. तकनीकी डाटा: रोलर NO.45forged स्टील की सामग्री, डिजिटल नियंत्रित जुलूस के साथ, बनाने रोलर्स की सतह पर हार्ड क्रोम के साथ चढ़ाया |
पु सैंडविच झाग लाइन | 1. दो कन्वेयर रैक के सेट: के बारे में 30m.They रोल कमरे preheating के लिए और झाग, काटने के लिए मशीन बनाने से स्टील शीट का नेतृत्व नीचे कन्वेयर है अप कन्वेयर, के बारे में 24 महीने है। 2. एक preheating रूम: यह गर्मी इन्सुलेशन सामग्री से बनाया गया है, और यह हीटर से 25-38 के लिए स्टील शीट गर्मी सकता। 3. एक पु दो घटक तरल मिश्रण और झाग के लिए इंजेक्शन लगाने खंड के सेट: यह चीनी उच्च दबाव पंप अपनाने। यह तापमान नियंत्रण प्रणाली और माल-स्तरीय निगरानी प्रणाली है। सामग्री की टंकी 150L के बारे में है। दो टैंकों। 4. फोमिंग और डबल रबर डिवाइस पैनल बनाने के लिए मोटर चालक सिस्टम शामिल हैं। मिनट 25mm, अधिकतम 200 मिमी: 5. बेल्ट बोर्ड की चौड़ाई 1250 मिमी, ऊपरी और निचले फ्रेम बेल्ट बोर्ड के बीच की दूरी को एडजस्ट करने की सीमा है। और सैंडविच पैनल की मोटाई का समायोजन की रेंज:। 30mm, 50mm, 100mm (celling के लिए 30-50, दीवार के लिए 50-100) |
पैनल स्वतः प्रणाली को काटने | 1. काटने की मशीन उत्पाद रेखा के साथ longitudinally 2500 मिमी स्थानांतरित कर सकते हैं; उड़ काटने की मशीन के देखा transversely 1900mm स्थानांतरित कर सकते हैं, longitudinally और transversely मशीन चाल काटना स्लाइड जिस तरह से साथ। 2. काटने की मशीन एक पक्ष ब्लेड बैंड तरीके से देखा, काटने और काटने के बाद घूमने को गोद ले। काटने देखा घूमना कर सकते हैं, तो दो दिशाओं में काटने वसूली योग्य है। 3. काटने की मशीन में पैनल तंग दबाव प्रणाली (हवाई) नहीं है। 4. काटने की मशीन के अनुदैर्ध्य और अनुप्रस्थ गति को सीमित करने का स्थान सीमक नहीं है। |
बिजली नियंत्रण प्रणाली | 1. नियंत्रण प्रणाली टच स्क्रीन, पीएलसी, मॉड्यूल नियंत्रण और ट्रांसड्यूसर अपनाने। नियंत्रण प्रणाली को अपनाने पैनासोनिक (जापान) उत्पाद। 2. वहाँ एक नियंत्रण प्लेटफार्मों और जो ऑपरेटिंग द्वारा बिजली ट्रंक और बिजली की मोटरों को नियंत्रित करने और उत्पाद लाइन में (हाइड्रोलिक और वायवीय सहित) सभी प्रस्तावों। 3. उत्पाद लाइन पर पोर्टेबल स्विच, इसलिए मैनुअल आपरेशन के Intercalated उचित मात्रा में सुविधाजनक मिलता है। 4. अलार्म और आपातकालीन रोक प्रणाली उत्पाद लाइन में स्थापित किया जाना चाहिए मामला दुर्घटना होता है में |
काम कर रहे फ्लो
Coiler लोड हो रहा है → समायोज्य खिला गाइड → स्टील पैनल → स्टील शीट खिला गाइड → पु → पु पैनल कन्वेयर → गैर रोक काटने झाग बनाने
कंपनी का परिचय
हम, मैत्री, मशीनरी कंपनी लिमिटेड, प्रौद्योगिकी नवाचार पर काफी महत्व देता है, प्रगति वेल्डिंग और काटने, स्वचालन प्रणाली और मेटल वर्क्स के लिए डिजाइन और निर्माण उपकरणों में culture.China प्रमुख विशेषज्ञ वैज्ञानिक प्रबंधन के साथ ही कंपनी पर किया गया है। हम का उपयोग करें और उच्च प्रौद्योगिकी के सबसे उपलब्ध रोबोट और स्वचालित तकनीक के उपयोग का उत्पादन। हर काम बेहद हमारे ग्राहकों की प्रतिस्पर्धात्मकता और उत्पादकता में सुधार करने के लिए बनाया गया है।
हम इस तरह के धातु छत और दीवार पैनलों मशीनों के रूप में रोल बनाने की मशीन के विकास पर अधिक निवेश, सी और Z शहतीर मशीनों drywall संवर्धन ट्रैक बनाने की मशीन, धातु डेक मशीन, कोई गर्डर और कॉलम घटता बनाने की मशीन, रक्षक मशीनें बनाने रेल, Downspout पाइप बनाने मशीनों और इतनी तेजी से विकास, निर्माण और सुंदर बाहरी उपस्थिति के लिए बहुत ही कम अवधि, के रूप में अच्छी तरह से उचित मूल्य निर्माण उद्योग के बाजार में कब्जा कर लिया था on.With।
उत्कृष्ट गुणवत्ता और प्रतिस्पर्धी कीमत!
हमें चुनते हैं, सबसे अच्छा चुनने!
अपना समय देने के लिए धन्यवाद!
