उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हाई लाइट: | निरंतर पु सैंडविच पैनल उत्पादन लाइन,सैंडविच पैनल बनाने की मशीन |
---|
पूर्वनिर्मित हाउस फोम अछूता मक्खी के साथ EPS सैंडविच पैनल मशीन को देखा काटना
विवरण:

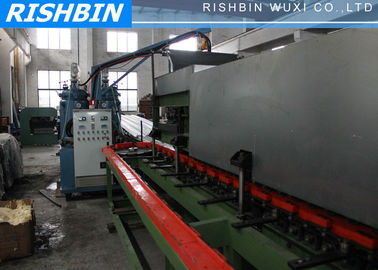

मशीन की संरचना
1. Decoiler
2. ऊपरी और निचले बनाने की मशीन
3. पूर्व हीटिंग तालिका
4. प्रतिक्रिया इंजेक्शन मशीन
5.Side रासायनिक सील स्थापना

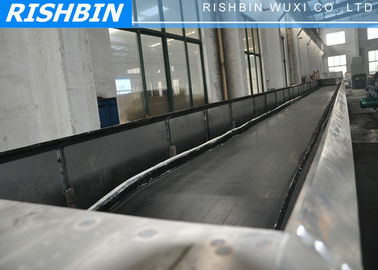

6. डबल-बेल्ट laminator
7. गर्म हवा फैलानेवाला
8. गैर बंद करो कटर
9. मेज बाहर भागो
त्वरित विस्तार से:
लाइन के साथ रंग-इस्पात तरफा सैंडविच पैनल के उत्पादन के लिए प्रयोग किया जाता है विशेष उपकरणों का एक प्रकार है
विरोधी दहन polyurethane के बीच परत।
उत्पादित सैंडविच पैनल की मोटाई 30 से 150 मिमी, 700 और 1000 मिमी और अनुरोध पर लंबाई के बीच चौड़ाई के बीच है। उत्पादन लाइन मुख्य रूप से स्टील की दीवार और छत पैनल बनाने के लिए लागू किया जाता है
संरचना इमारतों, अगर चादर का सामना करना पड़ की जगह जो भी विभिन्न अन्य इन्सुलेशन पैनलों बना सकते हैं। आईटी इस
एक निश्चित सम्मिश्रण अनुपात के अनुसार कठोर पाली फोम कच्चे माल, कर रहे हैं: आपरेशन सिद्धांत रूप में इस प्रकार है
सिर मिश्रण इंजेक्शन मशीन पर पैमाइश पंप इकाई के माध्यम से आंदोलन और फिर में कर दिया
समान रूप से नीचे सैंडविच पैनल की चादर का सामना करना पड़ पर इंजेक्शन। इंजेक्शन के बाद, नीचे का सामना करना पड़
चादर पैनल के शीर्ष सामना करना पड़ पत्र के साथ मिलकर डबल कन्वेयर बेल्ट की ओर कदम होगा।
बीच दो कन्वेयर, इंजेक्शन कच्चे माल के जज और आकार में कठोर है। रेखा के अंत में, का गठन सैंडविच पैनल एक स्वचालित ट्रैकिंग कटर द्वारा पूर्व निर्धारित लंबाई में कट जाता है।
विशेष विवरण:
कुंडल सामग्री | मोटाई | 0.3-0.8mm |
कुंडल चौड़ाई | ग्राहक के आवश्यकता पर निर्भर करती है | |
नम्य होने की क्षमता | 250-550Mpa | |
सामग्री | रंग स्टील, जस्ती इस्पात | |
Decoiler / Uncoiler | कुंडल चौड़ाई | मैक्स। 1250 मिमी |
आईडी | 510-610mm | |
आयुध डिपो | मैक्स। 1300 मिमी | |
क्षमता | मैक्स। 8tons | |
decoiler प्रकार | मैनुअल / हाइड्रोलिक / स्वत: | |
दूध पिलाने की और मार्गदर्शक | चुटकी खिलाने | 1 इकाइयों (2 रोलर्स) |
मार्गदर्शक | 2 रोलर्स | |
काटने डिवाइस | काटना गति | काटना ट्रैकिंग काटने को गोद ले |
और देखा काटने की मशीन (या देखा उड़ कर सकते हैं) transversely 1500 मिमी के लिए कदम, काटने की मशीन longitudinally और transversely के साथ चलता है स्लाइड रास्ता | ||
काटने की मशीन एक पक्ष ब्लेड बैंड को गोद ले ढंग से देखा, काटने और काटने के बाद घूमने। काटने देखा घूमना कर सकते हैं, तो दो में कटौती दिशाओं वसूली योग्य है | ||
लंबाई मापने | द्वारा एनकोडर | |
काटना सहिष्णुता | +/- 1.5 मिमी (प्रति 3M) | |
पु सैंडविच पैनल | मोटाई | 25-100mm |
स्टैंडर्ड सैंडविच पैनल का आकार | max1100mm x 4000mm (चौड़ाई x लंबाई) | |
उत्पादन की रेखीय गति | 2-5 मीटर / मिनट | |
की घूमकर बार प्रति मिनट इंजेक्शन सिर | <60 | |
नियंत्रण प्रणाली | उत्पादन प्रकार: पूरी तरह से निरंतर उत्पादन पीएलसी नियंत्रित करने के साथ | |
रोल बनाने की मशीन | बनाने स्टेशनों | के बारे में 18-24steps |
रोलर सामग्री | 45 # स्टील, गर्मी उपचार | |
शाफ्ट का व्यास | 75mm | |
दस्ता सामग्री | उच्च ग्रेड 45 # स्टील | |
ड्राइव के प्रकार | द्वारा चेन | |
बनाने की गति | 0-15m / मिनट | |
मुख्य शक्ति | 7.5kw | |
विद्युत नियंत्रण | पीएलसी | पैनासोनिक ब्रांड या कस्टम बनाया |
पलटनेवाला | YASKAWA ब्रांड या कस्टम बनाया | |
टच स्क्रीन | Mcgs ब्रांड या कस्टम बनाया | |
आपरेशन प्रकार | टच स्क्रीन और बटन | |
ठहरना टेबल | टेबल प्रकार | सरल गैर-पावर का प्रकार |
समारोह | समाप्त पैनलों का समर्थन करने के | |
कुल वजन | APRRO 20TONS |
अनुप्रयोगों:
ये सैंडविच पैनल ज्यादातर औद्योगिक प्रयोजन के लिए उपयोग किया जाता है, ये बहुत ही हल्के वजन के हैं लेकिन सहन कर सकते हैं
बहुत भारी बोझ। यह भी इमारत के अंदर गर्मी कम कर देता है।
अलग अलग रंग की एक विस्तृत श्रृंखला, कट-लंबाई आपूर्ति में उपलब्ध है और साथ तैयार करने के लिए स्थापित,
इस आधुनिक इमारत उत्पाद, एक अत्यधिक आर्थिक, मौसम स्वतंत्र और तेजी में एक अच्छा हिस्सा लेता है
मॉड्यूलर निर्माण की प्रक्रिया।
Polyurethane कोर के अत्यंत उच्च तापीय इन्सुलेशन मूल्यों के अलावा, पैनल बनाने
उनके "समग्र" समारोह और इसलिए साथ एक उच्च समग्र कठोरता बहुत अच्छा स्थिर रुप से मूल्यों का समर्थन।
फायदे
• हल्के वजन: 10 ~ 14 किलो / m2and इसलिए कम हो इस्पात चौखटे और प्रणाली किफायती बन सकता है।
• अच्छा थर्मल इन्सुलेशन, थर्मल चालकता की औसत गुणांक के साथ 0.018 ~ 0.020 डब्ल्यू / एम है।
• अनुकूलित लंबाई में उपलब्ध है। और रंग की एक विस्तृत रेंज में।
• ठंड और गर्मी प्रतिरोध: से -110º सी सी 120º करने के लिए सही तापमान प्रतिरोध विरूपण
• ग्रेट ऊर्जा सेवर और इसलिए वातानुकूलित, ठंडा और गर्म इमारतों में अपरिहार्य।
• जीवन भर लगभग शून्य रखरखाव।
• स्थापना सुविधाजनक और लचीला है; नहीं बड़े पैमाने पर उठाने उपकरणों की आवश्यकता होती है, और इस तरह के निर्माण की लागत को कम।
• उच्च तीव्रता और बड़ी कठोरता वजन असर संरचनाओं के लिए और समर्थन और रक्षात्मक संरचनाओं के लिए उपयुक्तता सुनिश्चित करता है।
• गैर-पानी शोषक।
• पर्यावरण के अनुकूल। और किसी भी निर्माण पर्यावरण के लिए जीवन चक्र लागत नीचे लाने के लिए।
