रॉक ऊन और मक्खी के साथ पु सैंडविच पैनल मशीन Prefab घर के लिए काटने देखा

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	RISHBIN
प्रमाणन:	CE

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1 Set
मूल्य:	Contact Us
Packaging Details:	Standard packing
Delivery Time:	100 working days
Payment Terms:	T/T, L/C
Supply Ability:	10 Sets Per Year

संपर्क करें

विस्तृत उत्पाद विवरण

Production speed::	4-8 M/min	Panel width:	1000 mm ( as customer's requirement )
Thickness of galvanizes color steel coil:	0.4mm~0.75mm	PU foam thickness:	25-100 mm
Max panel size::	12000x1200mm
प्रमुखता देना:	सैंडविच पैनल मशीन , सैंडविच पैनल मशीनरी बनाने

रॉक ऊन और मक्खी के साथ पु सैंडविच पैनल मशीन Prefab घर के लिए काटने देखा

उत्पादन और विशेषता का प्रयोग

इस मशीन ऐसी दीवार पैनल और छत पैनल के रूप में पु सैंडविच उत्पादन के लिए उपयुक्त है।

प्लेट इतने पर गर्मी, ध्वनि पृथक कर सकते हैं, और जला, व्यापक रूप से छत पैनल, दीवार पैनल में इस्तेमाल रोकने के लिए, और।

मशीन के बुनियादी तकनीकी मानकों

मद	विवरण
उत्पादन सामग्री (मिमी)	(0.25-1.0) × एल, उपज strength≤G300 रंग का इस्पात
उत्पादन की गति	4-8 मीटर / मिनट
उत्पादन प्रकार	पीएलसी नियंत्रित करने के साथ पूरी तरह से निरंतर उत्पादन
पु फोम मोटाई	25-100mm
समग्र संरचना	स्थिति पर नजर रखने वाली डबल रबर द्वारा तय
झाग प्रणाली	पूरी तरह से स्वचालित रूप से निरंतर झाग, झाग की मात्रा stepless समायोज्य हो सकता है
उत्पादन की शक्ति	≥ 22KW
कुल बिजली	≥ 35 किलोवाट
काट रहा है	वायवीय पिस्टन ड्राइविंग, फिसलने तालिका के माध्यम से काटने के गैर रोक
इलेक्ट्रॉनिक नियंत्रण प्रणाली	पूर्ण आवृत्ति पीएलसी नियंत्रण प्रणाली

विनिर्देश विस्तार

मद	विवरण
संयुक्त राष्ट्र के coiler के दो सेट	यह स्वत: और हाइड्रोलिक है, इस्पात का तार जो अधिक से अधिक 1300 मिमी के व्यापक है, कोई और अधिक से अधिक 8 टन के वजनदार और इस्पात coiler के भीतरी व्यास 500 मिमी के बारे में है खुलना करने के लिए इस्तेमाल किया जा सकता है।

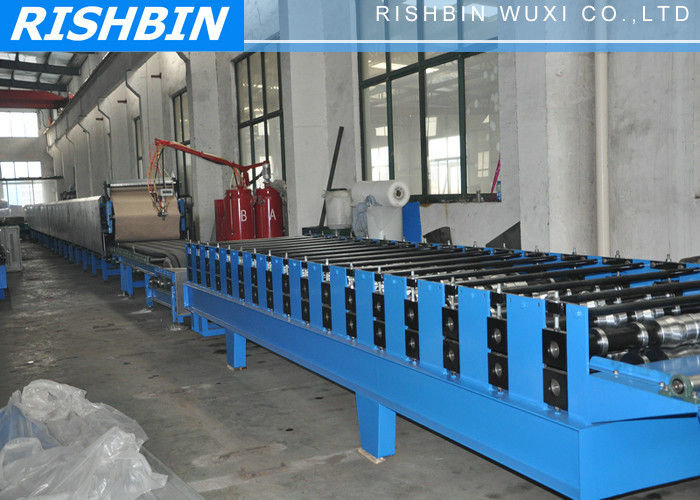

रोल बनाने की मशीन के तीन सेट	1. समारोह: रोल पु पैनल की प्रोफाइल के लिए गठन 2. वेल्डिंग एच बीम, मोटर चालक, sprocket श्रृंखला ड्राइविंग का प्रयोग करें 3. तकनीकी डाटा: रोलर NO.45forged स्टील की सामग्री, डिजिटल नियंत्रित जुलूस के साथ, बनाने रोलर्स की सतह पर हार्ड क्रोम के साथ चढ़ाया
पु सैंडविच झाग लाइन	1. दो कन्वेयर रैक के सेट: के बारे में 30m.They रोल कमरे preheating के लिए और झाग, काटने के लिए मशीन बनाने से स्टील शीट का नेतृत्व नीचे कन्वेयर है अप कन्वेयर, के बारे में 24 महीने है। 2. एक preheating रूम: यह गर्मी इन्सुलेशन सामग्री से बनाया गया है, और यह हीटर से 25-38 के लिए स्टील शीट गर्मी सकता। 3. एक पु दो घटक तरल मिश्रण और झाग के लिए इंजेक्शन लगाने खंड के सेट: यह चीनी उच्च दबाव पंप अपनाने। यह तापमान नियंत्रण प्रणाली और माल-स्तरीय निगरानी प्रणाली है। सामग्री की टंकी 150L के बारे में है। दो टैंकों। 4. फोमिंग और डबल रबर डिवाइस पैनल बनाने के लिए मोटर चालक सिस्टम शामिल हैं। मिनट 25mm, अधिकतम 200 मिमी: 5. बेल्ट बोर्ड की चौड़ाई 1250 मिमी, ऊपरी और निचले फ्रेम बेल्ट बोर्ड के बीच की दूरी को एडजस्ट करने की सीमा है। और सैंडविच पैनल की मोटाई का समायोजन की रेंज:। 30mm, 50mm, 100mm (celling के लिए 30-50, दीवार के लिए 50-100)

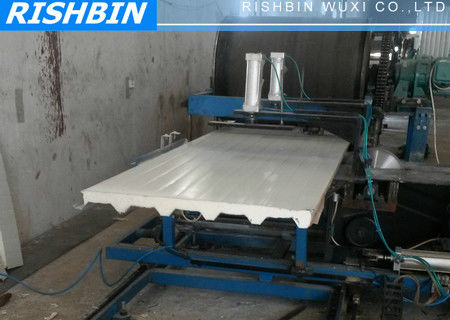

पैनल स्वतः प्रणाली को काटने	1. काटने की मशीन उत्पाद रेखा के साथ longitudinally 2500 मिमी स्थानांतरित कर सकते हैं; उड़ काटने की मशीन के देखा transversely 1900mm स्थानांतरित कर सकते हैं, longitudinally और transversely मशीन चाल काटना स्लाइड जिस तरह से साथ। 2. काटने की मशीन एक पक्ष ब्लेड बैंड तरीके से देखा, काटने और काटने के बाद घूमने को गोद ले। काटने देखा घूमना कर सकते हैं, तो दो दिशाओं में काटने वसूली योग्य है। 3. काटने की मशीन में पैनल तंग दबाव प्रणाली (हवाई) नहीं है। 4. काटने की मशीन के अनुदैर्ध्य और अनुप्रस्थ गति को सीमित करने का स्थान सीमक नहीं है।
बिजली नियंत्रण प्रणाली	1. नियंत्रण प्रणाली टच स्क्रीन, पीएलसी, मॉड्यूल नियंत्रण और ट्रांसड्यूसर अपनाने। नियंत्रण प्रणाली को अपनाने पैनासोनिक (जापान) उत्पाद। 2. वहाँ एक नियंत्रण प्लेटफार्मों और जो ऑपरेटिंग द्वारा बिजली ट्रंक और बिजली की मोटरों को नियंत्रित करने और उत्पाद लाइन में (हाइड्रोलिक और वायवीय सहित) सभी प्रस्तावों। 3. उत्पाद लाइन पर पोर्टेबल स्विच, इसलिए मैनुअल आपरेशन के Intercalated उचित मात्रा में सुविधाजनक मिलता है। 4. अलार्म और आपातकालीन रोक प्रणाली उत्पाद लाइन में स्थापित किया जाना चाहिए मामला दुर्घटना होता है में

कार्य प्रवाह

Coiler लोड हो रहा है → समायोज्य खिला गाइड → स्टील पैनल → स्टील शीट खिला गाइड → पु → पु पैनल कन्वेयर → गैर रोक काटने झाग बनाने

मशीन की शुरूआत

इस पु सैंडविच पैनल उत्पादन लाइन एक स्वचालित उत्पादन लाइन है।
पु सैंडविच पैनल उत्पादन प्रक्रिया, उत्पाद लाइन लगातार सैंडविच पैनल पु के साथ अपने मूल सामग्री के रूप में उत्पादन कर सकते हैं।
तरल अवस्था कच्चे माल लगातार तीन गठन पैनलों और प्रतिक्रिया के बीच में इंजेक्ट किया गया, झाग, डबल रबर में solidifying।
पु सैंडविच पैनल उपयोगकर्ताओं के लिए आवश्यक लंबाई के अनुसार स्वचालित रूप से बाहर कटौती हो सकती है।
